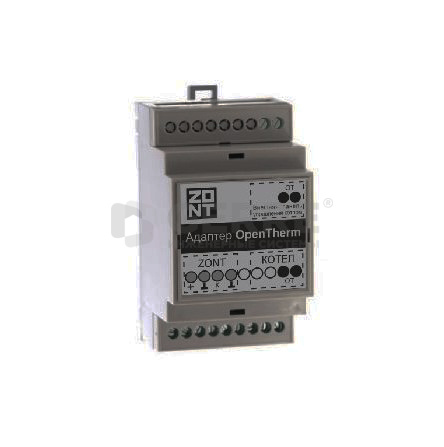

Адаптер OpenTherm DIN (724) - адаптер на DIN-рейку для подключения по цифровой шине OpenTherm

Под заказ

Да

ML00003233

Адаптер OpenTherm (724) предназначен для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровому протоколу OpenTherm. Управление по цифровой шине обеспечивает: штатную работу функции модуляции мощности котла, установку температуры отопления и ГВС, контроль рабочих параметров котла, индикацию аварий и ошибок. При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель. Подключение к внутреннему цифровому протоколу OpenTherm обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS)

90 х 50 х 55 мм

ZONT SMART; ZONT SMART 2.0; ZONT H-1; ZONT H-2; ZONT H-1V; ZONT H-1V.01; ZONT H-1000; ZONT H-2000; ZONT H1000+; ZONT H2000+

10-28 В

30

от -30 до +55 °С

на DIN рейку, типоразмер 3

не более 5 сек

7 лет

0,100

Интерфейс подключения к газовому котлу OpenTherm; Интерфейс подключения к термостату или контроллеру цифровой, однопроводный

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT: Отображение и контроль текущего состояния котла, его рабочих параметров; Отображение и контроль текущей и целевой температуры в помещении (теплоносителя); ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу; Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. Внимание! При питании от резервного аккумулятора термостат котлом не управляет!

Оповещение владельца котла: при отклонении текущей температуры от заданных режимом работы пороговых значений; при аварии и неисправности котла; при неисправности подключенных датчиков температуры. Запись и хранение истории событий (за последние 3 месяца): время работы котла и мониторинг измеряемых температур; время появления аварий и ошибок в работе котла; время пропадания и восстановления основного напряжения питания; время входящих звонков и текст входящих смс сообщений; дата обновления ПО и номер текущей версии ПО. Для правильной работы алгоритма управления работой котла по цифровой шине рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла. Адаптер OpenTherm подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования

Допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше, отопительных контроллеров ZONT SMART0, универсальных контроллеров ZONT H1000+ и ZONT H2000+и штатных выносных панелей самого котла. При этом выбор ручного управление с панели или дистанционного управления через веб-сервис ZONT определяется настройками в личном кабинете; Допускается одновременное подключение к котлу контроллеров ZONT (Н-1000, Н-2000) и штатной выносной панели котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла только отображает параметры работы (управлять с панели нельзя)

Россия

ZONT
