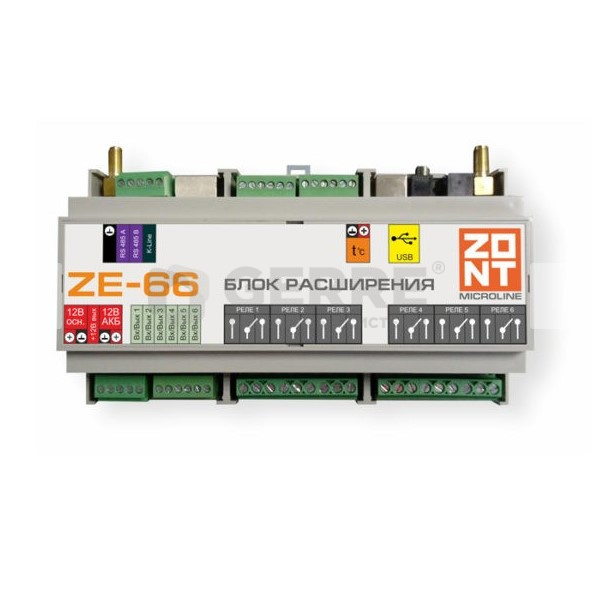

Блок расширения ZE-66 - Блок расширения для контроллеров H2000+ и C2000+

Под заказ

Да

ML00004059

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяется блок расширения ZONT ZE-66. Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления. Назначение универсальных выходов определяется настройкой контроллера ZONT H2000+. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором. Блок расширения ZE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами. К блоку расширения ZONT ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20. Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5. Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м

160 х 90 х 60 мм

Основное 9-16 В от источника постоянного тока; Резервное опционально от внешнего АКБ 12V / 7 А/h

Проводные цифровые датчики температуры до 20-ти шт., тип — DS18S20, DS18B20. Внимание — не оригинальные датчики могут не работать

От минус 40 до плюс 50°С

Пластиковый

на DIN рейку. D9MG

USB 2.0; 1-wire; RS-485; K-Line

Универсальные Выходы (могут быть назначены настройками как аналоговые входы) 6 шт. Тип выхода — открытый коллектор (во включенном состоянии — «минус», в выключенном — напряжения нет); Максимальный ток каждого выхода 100 мА, напряжение не более 28 В; Сопротивление во включенном состоянии не более 10 Ом; Суммарный ток выходов 1-4 не более 350 мА; Суммарный ток выходов 5 и 6 не более 100 мА, тип входа — аналоговый; Входное напряжение 0-30 В; Дискретность при измерении температуры датчиком NTC — 12 бит; Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В; Погрешность 2%; Подтяжка к цепи +3,3V через резистор 100 КОм

Релейные Выходы 6 шт. Номинальный ток коммутации 7А (при резистивной нагрузке). Коммутируемое напряжение DC (макс) 28 В. Коммутируемое напряжение AC (пиковое) 240 В

Блок расширения ZONT ZE-66 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT H2000+ и приведены в «Технической документации» контроллера. При исправной работе индикация на блоке расширения ZONT ZE-66 следующая: - красный индикатор. Регулярно загорается – признак нормальной работы; - зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация связи по K-Line; - желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485

Россия

ZONT
