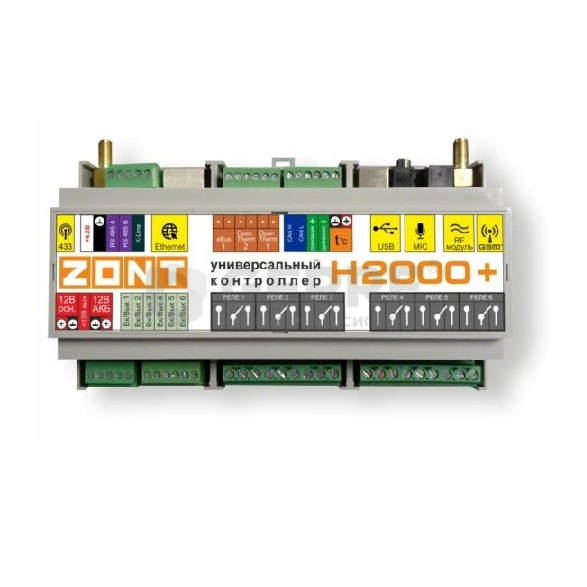

ZONT H2000+ - универсальный GSM / Etherrnet контроллер

Под заказ

Да

ML00004239

Универсальный контроллер ZONT H2000+ – прибор для профессиональной автоматизации инженерных систем любой сложности. Контроллер автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием. Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения. Контроллер в своей работе используют данные, как от проводных, так и от радиодатчиков, работающих на частоте 433 МГц и защищенной частоте 868 МГц. При использовании погодозависимого алгоритма в управлении отоплением применяйте данные с погодного сервера. Возможно подключение резервного аккумулятора для автономной работы. При отключении электроэнергии контроллер останется на связи (длительность зависит от емкости АКБ и количества подключений), будет управлять подключенными приборами, а также передавать информацию от подключенных к нему проводных датчиков. Резервный аккумулятор в комплект не входит, приобретается отдельно. На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяются блоки расширения ZONT ZE-66 или ZONT ZE-66E (с Ethernet). Блок не требует отдельного программирования

160 х 90 х 60 мм

Основное - 9-16 В от источника постоянного тока; Резервное - опционально от внешнего АКБ 12V / 7 А/h

Макс. количество 25 шт. Внимание – неоригинальные датчики могут не работать! Тип - проводные, цифровые DS18S20, DS18B20, МЛ-772, МЛ-771. Проводные аналоговые NTC

от минус 40 до плюс 50 °С

GSM-модем встроенный, поддерживает 2G. Частотный диапазон GSM-модема 800, 900, 1800, 1900 МГц

GPRS; Ethernet — проводной

пластик D9MG

на DIN рейку

USB 2.0 для связи прибора с ПК при настройке; 1-Wire для контроля цифровых датчиков температуры; K-Line для подключения радиомодуля, внешних адаптеров, выносной панели управления; RS-485 для сопряжения с модулями расширения ZE-66; ModBus RTU: профессиональный интерфейс М2М-взаимодействия, где ZONT выступают в роли Master, т.е. является ведущим; OpenTherm для управления котлом по цифровой шине; E-BUS для управления котлом по цифровой шине; Navien для управления котлом по цифровой шине

6 шт., тип «открытый коллектор» могут быть настроены как аналоговые входы. Выходы «открытый коллектор»: Во включенном состоянии — «минус», в выключенном — напряжения нет. Максимальный ток каждого выхода 100 мА, напряжение не более 28V. Сопротивление во вкл-ом состоянии не более 10 Ом. Суммарный ток выходов 1-4 не более 350 мА. Суммарный ток выходов 5 и 6 не более 100 мА. Входы (аналоговые): Входное напряжение 0-30 V. Дискретность при измерении температуры датчиком NTC — 12 бит. Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 V. Погрешность 2%. Подтяжка к цепи +3,3V через резистор 100 КОм

6 шт. Коммутируемое напряжение постоянного тока (максимальное) – 30 В, максимальный ток коммутации 7 А; Коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А

Универсальный контроллер ZONT Н2000+ автоматически регулирует работу котлов в режиме нагрева в соответствии с заданными параметрами. Прибор контролирует техническое состояние котла и сигнализирует о его неисправности, при возникновении внештатных ситуаций или отключении напряжения питания

1. Управление котлами - 2 котла и более (каскад, резерв, каскад+резерв, расписание); подключение по цифровым интерфейсам OpenTherm, E-Bus, Navien (через встроенные протоколы или внешние адаптеры); встроенные протоколы: — OpenTherm – 2 шт. — E-Bus – 1 шт.; подключение релейным способом ПЗА и ПИД-регулирование защита от замерзания функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера); 2.Управление бойлером ГВС косвенного нагрева; Управление бойлером ГВС косвенного нагрева - работа по расписанию функция «Антилегионелла». 3.Мониторинг - текущее состояние котла; температуры воздуха в помещении, на улице, теплоносителя, показатели влажности; температуры ГВС; состояния исполнительных устройств. 4.Особенности управления и настройки - дистанционная настройка и управление через веб-сервис, приложение; создание сценариев работы управляемых приборов различной сложности; неограниченное количество настраиваемых режимов работы; погодозависимое управление (в том числе с использованием погодного сервера); удаленное обновление ПО. 5.Управление исполнительными устройствами - 6 выходов типа «открытый коллектор»; 6 релейных выходов — позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.). количество выходов увеличивается при подключении модуля расширения ZONT ZE-66/ZE-66E. 6.Автономная работа - прибор останется на связи при отключении электроэнергии; обеспечивает управление подключенными приборами. Внимание! При питании Контроллера от резервного аккумулятора управление котлом будет осуществляться, если сам котел подключен к резервному питанию! обеспечивает мониторинг и передачу информации от подключенных проводных датчиков; резервный аккумулятор в комплект не входит и приобретается отдельно. 7. Использование датчиков - проводные, цифровые, аналоговые температурные NTC; давления (НК3022); радиодатчики 433 МГц радиодатчики 868 МГЦ (при использовании радиомодуля МЛ-489 и/или МЛ-590); количество подключаемых радиомодулей аппаратно не ограниченно; дополнительные охраны и безопасности. 8.Функции охраны и безопасности - оповещения при пропадании и восстановлении напряжения питания; оповещения при аварии, остановке котла, отклонении от заданных параметров; подключение датчиков протечки воды, утечки газа, дыма, влажности и др.; подключение охранных датчиков движения, разбития стекла, размыкания; возможность настройки срабатывания исполнительного устройства по полученному сигналу; просмотр потокового видео, направляемого с видеокамер по протоколу RTSP; организация персонализированного доступа в помещения; несколько доверенных номеров телефонов (для контроля и управления) несколько пользователей в совместном доступе (доступ техническому специалисту) разграничение прав каждому пользователю; 9.Каналы связи; 10. Устройства для управления - личный кабинет веб сервиса; мобильное приложение для iOS и Android; панель ручного управления (МЛ-732, МЛ-753); веб-кнопки в личном кабинете для быстрой активации/деактивации работы сценариев, отдельных устройств. 11.Способы оповещений - push-уведомления мобильного приложения; письмо на e-mail; смс, дозвон. 12.Запись и хранение событий - 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»; время работы котла и мониторинг измеряемых температур; время появления аварий и ошибок в работе котла; время пропадания и восстановления основного напряжения питания; время входящих звонков и текст входящих смс сообщений; дата обновления ПО и номер текущей версии ПО

Встроенные интерфейсы - OpenTherm (2 шт.), E-BUS (1 шт.); Блок расширения ZE-66 и ZE-66E - опционально для увеличения количества контролируемых входов/ управляемых выходов/ подключаемых датчиков температуры. Один блок расширения содержит: — 6 релейных выходов (28V, 7А) — 6 дискретных (универсальных) входов/выходов — Интерфейс 1-Wire (поддержка цифровых проводных датчиков температуры); Радиоканал - 433 МГц (встроенный), 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-489 или МЛ-590); Радиозоны - количество радиозон без ограничений, 433 и 868 МГц. Датчиков в одной зоне до 6-ти шт. для 433 МГц до 40-ка шт. для 868 МГц. Общее кол-во датчиков на частоте 868 МГц без ограничений

Россия

ZONT
